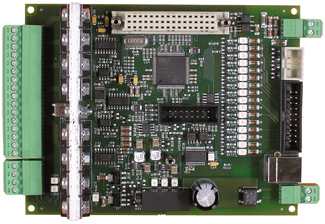

Bluecher Elektronic keerlusmodule KSDGBM16XN (V1.0)
Gegevens
|
|
|
| Aansluitingen:
|
Schroefconnectoren
|
| Detectiemethode:
|
Sensorrails
|
| Maximale stroom:
|
Onbekend
|
| Schaal:
|
Div
|
| Twee-richtingen:
|
Onbekend
|
| Voedingsspanning:
|
12 Volt DC
|
Opmerkingen
De KSDGBM16XN kan niet zelfstandig werken. Daarvoor heeft u een tweede module nodig. Een KSDGBM16XN dient namelijk, via een 6-polige flatcable, op een bezetmeldprint GBM16XN òf op een bezetmeldprint GBM16XL aangesloten te worden.
De combinatie KSDGBM16XN en GBM16XN stuurt, via software, de ompoling van de rijspanning in de keerlus aan. De combinatie KSDGBM16XN en GBM16XL regelt via CV's de ompoling van de rijspanning in de keerlus. Dit betekent dat de keerlusmodule niet meteen gereed voor gebruik is, maar eerst nog ingesteld of geprogrammeerd dient te worden.
Versie 2.x
Aug 2023. Inmiddels is versie 2.x van de KSDGBM16XN verschenen. Dit is een zelfstandige module (geen GBM16XN module nodig). Voor technische gegevens zie:
Info over V2.x
Meer informatie
Encyclopedie:
|
|
|
Externe website:
|
|
|
Bluecher-elektronik
|
Documentatie:
|
|
|
Gebruiksaanwijzing xl (pdf).
|
|
|
Gebruiksaanwijzing xn (pdf).
|
|
|
