Onder redactie van: BeneluxSpoor.net / Auteur: Fred Eikelboom
ESU ECoS 2.5 (50220)
|

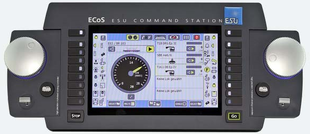

| Afbeelding: 01
|
| ESU ECoS 2.5 (50220)
|
| Foto gemaakt door: ESU.
|
|
|
|
| Protocol
|
DCC, Motorola, MFX / M4, Selectrix.
|
| Snelheidsstappen
|
DCC 14, 28 en 128 / Motorola 14 (28 met speciale decoder) / Selectrix 31.
|
| Algemene bus
|
S88 / ECosLink / Loconet (via adapter 50097).
|
| Terugmeld-bus
|
S88 / ECosLink / Loconet (via adapter 50097).
|
| RailCom
|
Ja. Tevens RailComPlus
|
| Maximaal aantal adressen bedienbaar
|
DCC 9999, Motorola 255, Selectrix 111.
|
| Maximaal aantal adressen op te slaan
|
16384.
|
| Maximaal tegelijk aan te sturen locs
|
DCC 119, Motorola 119, Selectrix 111.
|
| Maximaal aantal accessoires
|
2048.
|
| Maximaal aantal functies
|
DCC: 20, Motorola: 9, MFX/M4: 16, Selectrix: 2.
|
| CV schrijven
|
Ja.
|
| CV lezen
|
Ja.
|
| Wisselstraten programmeren
|
Ja. Max. 1200 wissels.
|
| Aparte programmeerspoor-aansluiting
|
Ja (maximale stroom 0,6 ampère).
|
| Boosteraansluiting
|
Ja.
|
| Connector (naar rails-aansluiting)
|
Degson 2EDGK 5.08 (ESU bestelnr: ES3881854).
|
| Uitgangsspanning
|
instelbaar van 15 tot 21 Volt.
|
| Maximale uitgangsstroom
|
6,0 ampère. Maximum stroom is instelbaar via het display.
|
| Computer-interface
|
Ethernet RJ45. Bij directe aansluiting op de computer is een crosscable nodig.
|
| Handleiding
|
Download.
|
| Website fabrikant
|
ESU Electronic Solutions Ulm GmbH & Co. KG
|
De ECoS 2.5 (50220) is voorzien van een 7 Inch TFT-kleurendisplay. De bijgeleverde voeding kan maximaal 7 ampère leveren. De interne H-brug-uitgang levert max. 6 ampère naar de rails. De overige 1 ampère dient voor het voeden van de ECoS 2.5 zelf en voor eventueel aangesloten randapparatuur.
Hardware
- H4-booster met 6,0 A continu uitgangsvermogen
- H4 programmeerspooruitgang met 0,6A vermogen
- RailCom®-feedback geïntegreerd met geintegreerd Cutout-Device ("Global Detector")
- 7 inch TFT-kleurendisplay met aanraakscherm, resolutie van 800x480 pixels
- 32-bits ARM 720T-controller, 64 MB Flash ROM, 64 MB RAM, Linux®-besturingssysteem
- 16-bits real-time coprocessor
- 2 motorisch aangedreven potentiometer snelheidsregelaars met eindaanslag
- 2 tweeweg analoge joysticks
- 18 functietoetsen alsmede stop- en go-knoppen
- 3 aansluitingen voor ECoSlink-apparaten
- Aansluiting voor ECoSlink-busuitbreiding
- Galvanisch ontkoppelde boosteraansluiting voor DCC-conforme en/of Märklin® 6017-compatibele boosters
- Galvanisch ontkoppelde ECoSniffer-ingang voor het aansluiten van oude apparaten
- Galvanisch ontkoppelde S88-busingang voor terugmelding
- 10/100 Mbit Ethernet-poort (RJ45)
- 1 ECoSlot-module voor het plaatsen van een radio-ontvanger
- Schakelende voeding 150VA voor voeding
Software
De ECoS 50220 heeft alle vier digitale protocollen. Daardoor zijn bijna alle bestaande locdecoders te gebruiken.
- DCC met 14, 28, 128 snelheidsstappen, LGB®-Ketenbediening. De LGB-ketenbediening kan functies en de bijbehorende knoppen van oudere LGB-besturingssystemen overnemen.
- Märklin® Motorola® oud, nieuw, met 14 of 27 snelheidsniveaus (2 modi, beschikbaar afhankelijk van de decoder)
- Selectrix® protocol
- M4-gegevensformaat met automatische login
- Tot 9999 adressen in DCC-formaat. Maximaal 20 functietoetsen per locomotief
- Tot 255 adressen in Motorola®-formaat (beschikbaar afhankelijk van de decoder)
- Märklin® Motorola® en DCC protocollen voor magneet artikelen
- Maximaal 16384 locomotieven, 2048 schakelaccesoires en 1024 routes
- 32 multitracties met elk maximaal 16 locomotieven
- Maximaal 8 pendeltreinen tegelijkertijd
- Alle DCC-servicemodus-programmeermodi op het programmeerspoor
- POM (Programming on the Main)
- Programmering van Motorola®- en Selectrix®-decoders op het programmeerspoor
De fabrikant adviseert de volgende spanningen voor de diverse schalen;
| Schaal N: |
15-16V.
|
| Schaal H0: |
16-18V. (DCC, tweerail).
|
| Schaal H0: |
18-20V. (drierail).
|
| Schaal 1: |
18-21V.
|
| Schaal G: |
20-21V.
|
