Onder redactie van: BeneluxSpoor.net / Auteur: Fred Eikelboom
Etecmo SD1 seindecoder
|

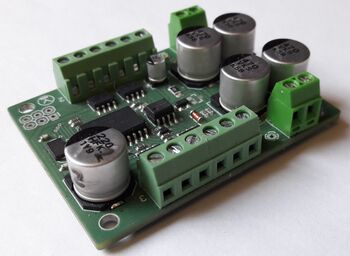

| Afbeelding: 01
|
| Bron: Etecmo
|
| Foto gemaakt door: Etecmo
|
Gegevens
|
|
|
| Aantal schakel-uitgangen:
|
4
|
| Protocol:
|
DCC
|
| Aantal adressen:
|
1-511 (2044 uitgangen)
|
| Ingangsspanning AC:
|
|
| Ingangsspanning DC:
|
|
| Max. stroom van de schakel-uitgangen:
|
2500 mA
|
| Totaal stroom van de schakel-uitgangen:
|
2500 mA
|
| Activiteit-indicator:
|
|
| Power-indicator:
|
|
| Website fabrikant:
|
Etecmo
|
| Documentatie:
|
Gebruiksaanwijzing (pdf)
|
| Bijzonderheden:
|
|
- 4 aansluitingen voor tweelichtsseinen (totaal 8)
- Aanluiting van leds of lampen
- Bij gebruik van leds: "common anode" voeding (gemeenschappelijke plus)
- Mogelijkheid om cijferbakken aan te sluiten
- Externe voeding of baanspanning
- Minimale spanning: 10V (AC, DC of DCC)
- Maximale spanning: AC/DC 18V: DC (afgevlakt of gestabiliseerd) 25V
- Maximale digitale spanning: 25 V
- Minimale stoomopname PWR: 2 mA (rust, zonder belasting)
- Stroomopname DCC: 10 mA
|
|
Laatste wijziging: 10 mei 2024 9:43 (UTC)
|
