FX35
Deze norm is bedoeld voor een vijfendertigpolige connector-aansluiting.
Deze connector wordt aangeduid als "FX35".
In Duitsland wordt de aanduiding "DSS" gebruikt. Dit betekend hetzelfde als "NEM-connector": "Digitalen Steck-Schnittstelle".
Decoder-connector
De aansluiting van een locdecoder volgens FX35 ziet er als volgt uit:
|

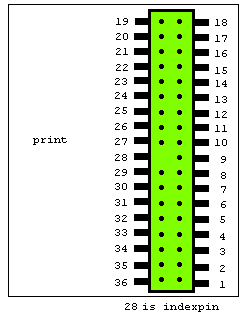

| Afbeelding: 01
|
| De connector volgens F35
|
| Tekening gemaakt door: Fred Eikelboom
|
De locdecoder is tegen verkeerd-om insteken beveiligd. Hiervoor dient pin 28 (zie afbeelding 01).
35-polige connector
Bij de FX35-connector is de pinbezetting als volgt uitgevoerd:
| Pen
|
Omschrijving
|
| 1 |
Motor +
|
| 2 |
Motor +
|
| 3 |
GPIO_A
|
| 4 |
GPIO_B
|
| 5 |
GPIO_C
|
| 6 |
GPIO_D
|
| 7 |
Cap +
|
| 8 |
GPIO_E
|
| 9 |
GND (massa na gelijkrichter)
|
| 10 |
Vcc (+3,3/+5,5V)
|
| 11 |
GPIO_F
|
| 12 |
1 draads bus
|
| 13 |
LS1-A
|
| 14 |
LS1-B
|
| 15 |
LS2-A
|
| 16 |
LS2-B
|
| 17 |
Motor -
|
| 18 |
Motor -
|
| 19 |
Aansluiting linker spoorstaaf (via linker wielen).
|
| 20 |
Aansluiting linker spoorstaaf (via linker wielen).
|
| 21 |
F0_f (verlichting front)
|
| 22 |
AUX10
|
| 23 |
AUX9
|
| 24 |
AUX8
|
| 25 |
AUX7
|
| 26 |
AUX6
|
| 27 |
U + (na gelijkrichter)
|
| 28 |
Indexpin (Omdraaibeveiliging)
|
| 29 |
AUX5
|
| 30 |
AUX4
|
| 31 |
AUX3
|
| 32 |
AUX2
|
| 33 |
AUX1
|
| 34 |
F0_r (verlichting achter)
|
| 35 |
Aansluiting rechter spoorstaaf (via rechter wielen).
|
| 36 |
Aansluiting rechter spoorstaaf (via rechter wielen).
Bij drierail is dit de aansluiting van de spoorstaaf waarop de sleper rust.
|
|
|
| Tabel: 01
|
| Tabel gemaakt door: Fred Eikelboom
|
Gegevens van tabel 01 onder voorbehoud.
De afmetingen van de FX35 locdecoder zijn: 19,5 mm lang, 8,4 mm breed en 2,6 mm dik.
De connector-pins 1 + 2 (Motor +) staan parallel en mogen samen max. 1 ampère stroom voeren. De connector-pins 17 + 18 (Motor -) idem.
De connector-pins 19 + 20 (Stroomafname links) staan parallel en mogen samen max. 1 ampère stroom voeren.
De connector-pins 35 + 36 (Stroomafname rechts) idem.
De connector-pins 1 t/m 36 mogen max. 0,5 ampère stroom voeren.
De afmetingen van de FX35 locdecoder zijn: 23 mm lang, 15,5 mm breed en 6,5 mm dik.
De GPIO-aansluitingen kunnen als "ingang" of "uitgang" worden ingesteld.
Let op
Een aantal Aux-aansluitingen is niet versterkt (zie tabel 3.2 in documentatie), daar moet dus een versterker (transistor) achter!
Zie voor aanvullende informatie de documentatie hieronder.
