Tams FD-R Extended.2 functiedecoder met sound
|

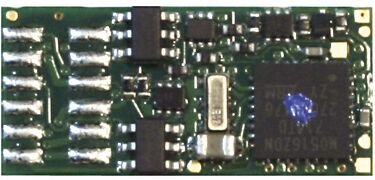

| Afbeelding: 01
|
| Bron: Tams©
|
| Foto gemaakt door: Tams.
|
Gegevens
|
|
|
| Protocol:
|
DCC, Motorola® en Selectrix®
|
| NEM-connector:
|
NEM662
|
| Aantal adressen:
|
Meer dan 10.000
|
| LangeAdressen:
|
Ja
|
| Aantal functie-aansluitingen:
|
5
|
| Aantal extra functie-aansluitingen:
|
De functiedecoder heeft 2 extra aansluitingen voor het aansturen van servo's.
|
| Max. stroom per functie-aansluiting:
|
F0f, F0r, AUX1, AUX2: 300 mA, AUX3: 500 mA.
|
| RailCom®:
|
RailCom Plus®
|
| Aantal snelheidsstappen:
|
14 en 128
|
| Website fabrikant:
|
Tams©
|
| Documentatie:
|
Gebruiksaanwijzing (pdf)
|
| Bijzonderheden:
|
CV's lezen met RailComPlus®
|
De Tams FD-R Extended is een echte functiedecoder. Deze heeft dus geen motoraansluiting.
Stroomopname (zonderverbruikers) max. 40 mA
Max. totaalstroom 1.200 mA
Max. stroom functieaansluitingen: F0f, F0r, AUX1, AUX2: 300 mA, AUX3: 500 mA
Max. stroom voor servoaansluiting: 5 mA
Aantal schakel ingangen max. 2
Tip: De aansluitingen kunnen naar keuze gebruikt worden als:
2 servouitgangen of
2 schakelingangen of
1 servouitgang en 1 schakel ingang.
Luidsprekeruitgang: Impedantie van de luidspreker > 4 Ohm: Nominale belasting > 0,1 Watt
Aansluiting voor buffer-elco; capaciteit 100 t/m 470 µF, werkspanning > 25 V.
Aantal aansluitingen volgens RailCommunity standaard RCN-118:
- 4 versterkte functie-aansluitingen (F0f, F0f, AUX1 en AUX2)
- 2 onversterkte aansluitingen (AUX5 en AUX6)
- Afhankelijk van de configuratie: 2 onversterkte aansluitingen (AUX3 en AUX4) of 2 aansluitingen voor bijv. "DATA" en "CLOCK" van de SUSI-interface.
DCC-A
- Protocol voor de automatische registratie/herkenning van locdecoders: DCC-A volgens RCN-218 (kan worden uitgeschakeld).
SDF mode
- Achtergrondinfo: SDF (Snelheid – Richting – Functie)
Deze procedure wordt gebruikt om de tijd die nodig is voor het verzenden van snelheid, richting en functie te verminderen.
Commando's naar voertuigdecoders in DCC-formaat.
In plaats van het verzenden van de verschillende commando's individueel worden alle commando's samengevat en in één commando verzonden. De verkorting van de transmissietijd heeft een bijzonder positief effect op systemen met een grote hoeveelheid locdecoders met veel functies.
De vereisten voor het gebruik van deze methode zijn:
- het gebruik van een digitale centrale die SDF ondersteunt
- de installatie van locdecoders die SDF ondersteunen
- instellen van de snelheidsstappen 28 / 128 op de decoder.
Bestelnr:
|
|
