Uhlenbrock 63320 (terugmelder voor tweerail)
|

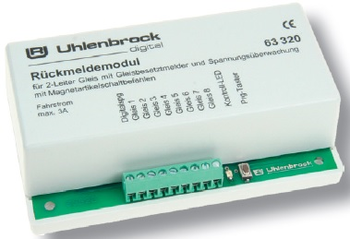

| Afbeelding: 01
|
| Bron: Uhlenbrock
|
| Foto gemaakt door: Uhlenbrock
|
Gegevens
|
|
|
| Aantal secties:
|
8
|
| Protocol:
|
Loconet
|
| Railcom
|
Nee
|
| Geschikt voor asymetrisch DCC
|
Nee
|
| DIN-Bus-aansluiting
|
Nee
|
| R-Bus-aansluiting
|
Nee
|
| X-Bus-aansluiting
|
Nee
|
| SX-Bus-aansluiting
|
Nee
|
| RJ12-aansluiting
|
Ja
|
| RJ45-aansluiting
|
Nee
|
| Activiteit-indicator:
|
Ja
|
| Power-indicator:
|
Nee
|
| Website fabrikant:
|
Uhlenbrock.de
|
| Documentatie:
|
Handleiding (pdf)
|
| Bijzonderheden:
|
Zie onder;
|
- Terugmelder voor acht secties
- Geschikt voor tweerail
- Verbinding via LocoNet
- Adresbereik 1 – 2048
- Vertragings-/reactietijd kan voor elke ingang afzonderlijk worden ingesteld
- Programmeerbaar via programmeerknop, via LocoNet programmering vanuit Intellibox of DAISY II Digitalset, of via LocoNet tool
- Elk van de ingangen kan twee magneetartikelen schakelen als een trein de sectie binnenkomt en nog eens twee als een trein het baanvak verlaat
- Bezetmeldingsingsindicator, terugmeldindicator en spanningsbewaking in één module
- Maximale rijstroom 3 A
- Met de automatische functie kan de terugmelder bijvoorbeeld direct een overwegboom, of een sein aansturen
- De aanwezigheidsmelders bewaken de spooringangen. De stroombewaking registreert elke stroom in de bewaakte sectie, die groter is dan 3 mA. Deze detecteert locomotieven, treinstellen, verlichte wagons en assen van goederenwagens die voorzien zijn van een weerstand (ca. 15k).
|
|
