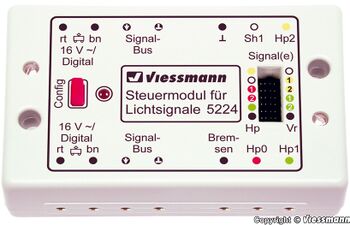

Viessmann 5224 seindecoder
Gegevens
|
|
|
| Aantal schakel-uitgangen:
|
5. Voor maximaal 1 Duits hoofdsein en 1 voorsein
|
| Protocol:
|
DCC, Motorola
|
| Aantal adressen:
|
|
| Ingangsspanning AC:
|
10 – 16 V AC~
|
| Ingangsspanning DC:
|
14 – 24 V DC= of DCC 13 – 24 V baanspanning (uit de centrale of booster)
|
| Max. stroom van de schakel-uitgangen:
|
|
| Totaal stroom van de schakel-uitgangen:
|
300mA
|
| Activiteit-indicator:
|
Ja
|
| Power-indicator:
|
?
|
| Website fabrikant:
|
Viessmann
|
| Documentatie:
|
Handleiding (pdf) (Duits en Engels)
|
| Bijzonderheden:
|
Zie onder;
|
- Alle seinbeelden van een DB-hoofdsein en voorsein kunnen getoond worden over de bussen "remmen"– "Hp0" – "Hp1" – "Hp2" en "Sh1"
- Gemeenschappelijke retourleiding - alle leds van de vijf uitgangen moeten altijd op bus "rt" worden aangesloten.
- Bediening met schakelaars mogelijk
- Stroomverbruik: < 150 mA
Donkerschakeling aan de mast
Is de besturingsmodule ingesteld op "Donkerschakeling aan de mast", dan behoort het voorsein bij het volgende hoofdsein en moet het Socket "Hp1" worden overbrugd. Het voorsein ontvangt de informatie met betrekking tot het hoofdsein via de signaalbus en toont het bijbehorende seinbeeld. In de standen “Stop” of “Rangeerverbod opgeheven”, wordt het voorsignaal automatisch uitgeschakeld.
|
|
