Onder redactie van: BeneluxSpoor.net / Auteur: Fred Eikelboom
Yamorc YD6016LN-CS (terugmelder voor tweerail)
|

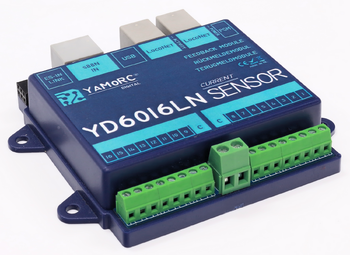

| Afbeelding: 01
|
| Bron: Yamorc
|
| Foto gemaakt door: Yamorc
|
Gegevens
|
|
|
| Aantal secties:
|
16
|
| Protocol:
|
LocoNet®
|
| Railcom
|
Nee
|
| Geschikt voor asymetrisch DCC
|
Nee
|
| DIN-Bus-aansluiting
|
Nee
|
| R-Bus-aansluiting
|
Nee
|
| X-Bus-aansluiting
|
Nee
|
| SX-Bus-aansluiting
|
Nee
|
| RJ12-aansluiting
|
Ja
|
| RJ45-aansluiting
|
Nee
|
| Activiteit-indicator:
|
Ja
|
| Power-indicator:
|
Nee
|
| Website fabrikant:
|
Yamorc.de
|
| Documentatie:
|
Handleiding (pdf)
|
| Bijzonderheden:
|
Zie onder;
|
- Terugmelder voor zestien secties
- Geschikt voor tweerail
- Gevoeligheid van de stroomdetector: 1-1,5 mA
- 16 stroomdetectoren, gerangschikt in twee onafhankelijke blokken van 8, met 2 Amp continue stroom per detector, 8 Amp in totaal over de 16 detectoren. 5 Amp korte overbelasting (voor de duur van 100 ms) mogelijk per detector
- Capacitief ingangsfilter op elke ingang, om ruis op lange kabels en baanvakken te onderdrukken
- Configureerbare aan- en uitschakelvertraging voor elke ingang voor optimale de-bouncen bij niet-optimaal wiel-railscontact
- Elke ingang individueel configureerbaar voor verschillende acties zoals terugmelding, wisselomgooien, etc.
- Elke ingang individueel configureerbaar voor terugmelding- of wisseladres
- USB-aansluiting met één virtuele COM-poort voor het YD.Command-protocol
- Via de "S88n-IN" aansluiting kan de YD6016LN-CS worden uitgebreid met nog eens vijf s88N modules met 16 bezetmeld ingangen. (waardoor effectief één LocoNet®-module met 96 ingangen ontstaat)
- Via de "ES-IN Link"-aansluiting is het mogelijk om de YD6016LN-CS uit te breiden met nog eens vijf YD6016ES modules. Zo ontstaat één LocoNet®-module met 96 ingangen
- ES-IN-Link-verbinding met andere ES-Link-compatibele modules voor module-configuratie
- ES-IN-Link-verbinding met YD9101 voor web-gebaseerde module-configuratie.
Via de "ES-IN Link" aansluiting is het mogelijk om de YD6016LN-CS uit te breiden met nog eens vijf YD6016ES modules. Zo ontstaat één LocoNet®-module met 96 detectoren. Attentie! Gelijktijdig gebruik van "S88N-IN" en "ES-IN Link" is niet toegestaan.
- De firmware kan worden bijgewerkt via USB
- Voeding direct vanaf LocoNet-T of -B (of USB voor eenvoudige configuratie en updaten op een PC)
|
|
Laatste wijziging: 30 apr 2024 10:23 (UTC)
|
